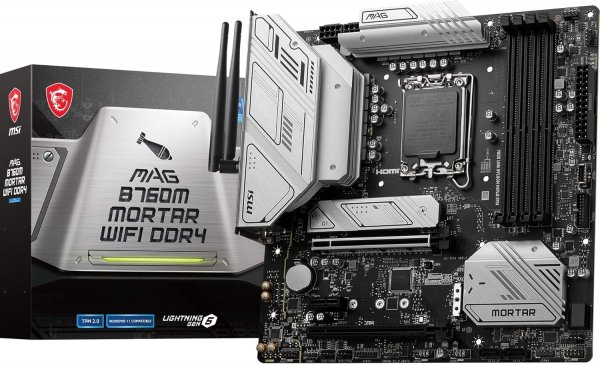

MSI MAG B760M Mortar WIFI DDR4 (7E01-008R)

MSI MAG B760M Mortar WIFI DDR4 (7E01-008R)

Artikelnummer: 4182
GTIN: 4711377030946
Kategorie: Mainboards
Hersteller: MSI

128,88 €

inkl. 19% USt. , inkl. Versand

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung

Unite as One

Das MAG B760M MORTAR WIFI DDR4 ist ein Gaming-orientiertes Micro-ATX-Motherboard, das auf dem neuesten Intel B760-Chipsatz basiert und ein ausgewogenes Verhältnis zwischen Wert und Premium-Hardware bietet.

Unterstützt Intel Core Prozessoren der 12., 13. und 14. Generation (LGA 1700)
12 Duet Rail Power System mit 75A DrMOS
4x DDR4 DIMM, Dual Channel, UDIMM (Non-ECC), max. 128GB (UDIMM) max. DDR4-5333
1 x PCIe 5.0 x16, 1 x PCIe 4.0 x16 Steckplatz
Lightning Gen4 M.2 & M.2 Shield Frozr
7.1 HD Audio mit Audio Boost
Realtek 2.5G LAN, Intel Wi-Fi 6E & Bluetooth 5.3

Formfaktor: Micro-ATX

Sockel-Typ: LGA 1700 Chipsatz: Intel B760

Gen4 M.2 Steckplätze

Das MAG B760M MORTAR WIFI DDR4 Motherboard verfügt über folgende Gen4 M.2 Steckplätze:

2 x Gen4 x4 64Gbps Steckplätze*

*1 mit M.2 Shield Frozr

12+1 Duet Rail Power System mit 75A DrMOS

Mit seinen zwei 8-poligen Stromanschlüssen und der exklusiven Core Boost-Technologie ist der MAG B760M MORTAR WIFI in der Lage, eine hohe CPU-Leistung zu liefern. So wird hohe Performance bei anspruchsvollen Gaming-Einstellungen aufrecht erhalten.

Digitaler PWM-IC
12-Phasen Duet Rail CPU-Leistung (DrMOS / 75A)
1-Phase GT-Stromversorgung
1-Phase AUX-Leistung

Integrierte Kühlungsfunktionen

VRM-Kühlung: Verfügt über einen erweiterten Kühlkörper und 7W/mK-Wärmeleitpads sowie zusätzliche Drossel-Wärmeleitpads.

PCB-Kühlung: Hochwertiges 8-lagiges Leiterplattendesign in Serverqualität mit 2 oz. verdicktem Kupfer verbessert die Wärmeableitung und Zuverlässigkeit.

SSD-Kühlung: M.2 Shield Frozr verhindert thermische Drosselung von SSDs.

System-Kühlung: Verbinden und synchronisiere die Kühlung über strategisch platzierte Stiftleisten - einschließlich einer speziellen Pumpenlüfterleiste.

4x DDR4 DIMM, Dual Channel, UDIMM (Non-ECC), max. 128GB (UDIMM) max. DDR4-5333

Speicherboost: Ein vollständig isolierter DDR-Schaltkreis liefert reine Datensignale für optimale Gaming- und Overclocking-Leistung. Die XMP-Profile im MSI BIOS sind für das MSI OC LAB optimiert und können einfach mit automatischen Energieeinstellungen für optimierte Speichergeschwindigkeit und Stabilität aktiviert werden.

Verstärkte PCIe 5.0 x16

Die MSI PCI Express Steel Armor Steckplätze sind mit zusätzlichen Lötpunkten auf dem Motherboard befestigt, um das Gewicht schwerer Grafikkarten zu tragen. Zudem wird die Kontaktstelle vor elektromagnetischen Störungen abgeschirmt:

1 x PCIe 5.0/4.0/3.0 x16 Steckplatz* (mit Steel Armor**)

1 x PCIe 4.0/3.0 x16 Steckplatz*

*Unterstützt x16/x4 **MSI Surface Mount Technology (SMT) Lötung verbessert die Signalklarheit.

M.2 Shield Frozr

Selbst die schnellsten SSDs der Welt werden automatisch langsamer, wenn die Firmware zu hohe Temperaturen feststellt und die Leistung drosselt. M.2 Shield Frozr ist die fortschrittlichste thermische Lösung von MSI und bietet den bestmöglichen Schutz, um maximale SSD-Übertragungsgeschwindigkeiten zu gewährleisten.

Wi-Fi 6E & Bluetooth 5.3

2.5G LAN: Ein Realtek 2.5Gbps LAN-Controller sorgt für ein erstklassiges Netzwerk-Gaming-Erlebnis.

Wi-Fi 6E: Mit dem neuesten Intel Wi-Fi 6E-Modul (extrem niedrige Latenz, hohe Bandbreite) und Bluetooth 5.3-Technologie.

USB 3.2 Gen 2 Typ-C: Verbinde dich mit Geräten und übertrage Dateien mit hohen Bandbreiten von bis zu 10Gbps.

HD-Audio: 7.1-Kanal High Definition Audio mit Audio Boost

Technische Daten:

Formfaktor µATX
Sockel Intel 1700 (LGA1700)
Chipsatz Intel B760
CPU-Kompatibilität Celeron G6000, Pentium Gold G7000, Core i-12000, Core i-13000, Core i-14000, CPU-Kompatibilitätsliste
RAM-Slots 4x DDR4 DIMM, Dual Channel, UDIMM (Non-ECC), max. 128GB (UDIMM)
RAM-Taktfrequenz OC max. DDR4-5333
RAM-Taktfrequenz nativ DDR4-3200 (Celeron G6000), DDR4-3200 (Pentium Gold G7000), DDR4-3200 (Core i-12000), DDR4-3200 (Core i-13000), DDR4-3200 (Core i-14000)
Anschlüsse extern 1x DisplayPort 1.4 (iGPU), 1x HDMI 2.1 (iGPU), 1x USB-C 3.2 (20Gb/?s), 3x USB-A 3.1 (10Gb/?s), 4x USB-A 2.0 (480Mb/?s), 1x Toslink S/?PDIF Out, 5x 3.5mm Klinke (Realtek ALC897), 1x RJ-45 (2.5GBase-T, Realtek RTL8125BG), 2x Antennenanschluss RP-SMA
PCIe-Slots 1x PCIe 5.0 x16, 1x PCIe 4.0 x16 (x4), 1x PCIe 3.0 x1
M.2-Slots 1x M.2/?M-Key (PCIe 4.0 x4, 2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x4/?SATA, 2280/?2260/?2242), 1x M.2/?E-Key (2230, belegt mit WiFi+BT-Modul)
Sonstige Schnittstellen 4x SATA 6Gb/s (B760)
Anschlüsse intern - USB 1x USB 3.1 Header Key-A (10Gb/?s, 1x USB-C), 1x USB 3.0 Header 20-Pin (5Gb/?s, 2x USB-A), 2x USB 2.0 Header 9-Pin (480Mb/?s, 4x USB-A)
Anschlüsse intern - sonstige 1x TPM Header, 1x Thunderbolt Header 15-Pin (MSI), 1x Chassis Intrusion Header, 1x MSI Tuning Controller Header Header (MSI JDASH)
Anschlüsse intern - Kühlung 1x CPU-Lüfter 4-Pin PWM, 4x Lüfter 4-Pin PWM, 1x Pumpe 4-Pin PWM
Anschlüsse intern - Stromversorgung 1x 24-Pin ATX, 2x 8-Pin EPS12V
Anschlüsse intern - Beleuchtung 1x 4-Pin RGB (+12V/?G/?R/?B, max. 3A), 2x 3-Pin ARGB (+5V/?DATA/?GND, max. 3A, MSI JARGB_V2)
Audio Realtek ALC897
Netzwerk Realtek RTL8125BG (2.5Gb/?s)
Grafik iGPU
Wireless Wi-Fi 6E (WLAN 802.11a/?b/?g/?n/?ac/?ax, 2x2, Intel AX211), Bluetooth 5.3
RAID-Level 0/?1/?5/?10 (B760)
VRM-Design 12+1, 13 virtuelle CPU-Phasen (2x6+1), 7 reale CPU-Phasen (6+1)
MOSFETs VCORE 12x 75A RAA220075 (SPS)
MOSFETs SOC/VCCGT 1x 75A RAA220075 (SPS)
PWM-Controller RAA229132 (max. 20 Phasen)
BIOS 1x 32MB (256Mb)
Besonderheiten Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), I/?O-Blende integriert, White Build-kompatibel (PCB primär schwarz), 1x M.2-Passivkühler

Lieferumfang:

MSI MAG B760M Mortar WIFI DDR4 (7E01-008R)

Zustand:

Es handelt sich um B-Ware. Dies bezeichnet Verkaufsartikel, die nach erfolgtem Widerruf zurück gesendet wurden, Demoware, Serviceware (Recertified) oder Ware, bei der die Originalverpackung nicht mehr vorhanden ist bzw. beschädigt wurde. Die Artikel weisen keine oder kleinere Gebrauchsspuren auf, die keinen Einfluss auf die Funktionsfähigkeit des Gerätes haben. Es werden nur die unter dem Punkt Lieferumfang aufgelisteten Bestandteile mitgeliefert, sämtliches Zubehör und andere Teile können fehlen. Alle Artikel wurden außerdem überprüft und sind technisch einwandfrei. Wir bitten zu beachten das der einwandfreie Zustand des CPU Sockels (Pins) vor dem Versand von uns dokumentiert und mit einem Aufkleber auf dem Mainboard festgehalten wird.

Sockel:	1700
Formfaktor:	MicroATX
Speichertyp:	DDR5
RAM-Steckplätze Anzahl:	4
